Анализатор спектра SA6
Основные характеристики Анализатор спектра SA6
Отображаемый диапазон частот 35 — 6200 МГц
Измеряемый диапазон частот 35 — 4500 МГц
Динамический диапазон для полосы 35-3000 МГц 75 дБ
Динамический диапазон для полосы 3000-4500 МГц 70 дБ
Максимальная полоса обзора 6165 МГц
Полоса пропускания ПЧ (фиксированная) 200 кГц
Скорость сканирования при полосе обзора более 100 МГц 700 МГц/сек
Время обзора в полосе 100 МГц < 0,25 сек
Полка шума в полосе до 3000 МГц < -90 дБм
Полка шума в полосе 3000 - 4500 МГц < -85 дБм
Полка шума в полосе 4500 - 6200 МГц < -80 дБм
Волновое сопротивление 50 Ом
КСВ в рабочем диапазоне частот < 1,5
Внутренний аттенюатор 0 - 30 дБ
Ошибка при аттенюации до 10 дБ 2 дБ
Ошибка при аттенюации от 10 до 20 дБ 5 дБ
Ошибка при аттенюации от 20 до 30 дБ 8 дБ
Выходная мощность трекинг-генератора -15 … -25 дБм
Точность отображения сигнала в пределах динамического диапазона 2 дБ
Максимальная входная мощность при аттенюаторе 0 дБ 10 дБм
Максимальная входная мощность при аттенюаторе более 20 дБ +20 дБм
Максимальный входной измеряемый сигнал +10 дБм
Максимальное постоянное напряжение на входе 25 В
Максимальный потребляемый ток при работе от аккумулятора 450 мА
Максимальный потребляемый ток при работе от USВ (при включенном заряде) 500 мА
Аккумулятор 3000 мАч
Время работы от аккумулятора 3 часа
Время заряда акумулятора ~ 5 часов
Особенности

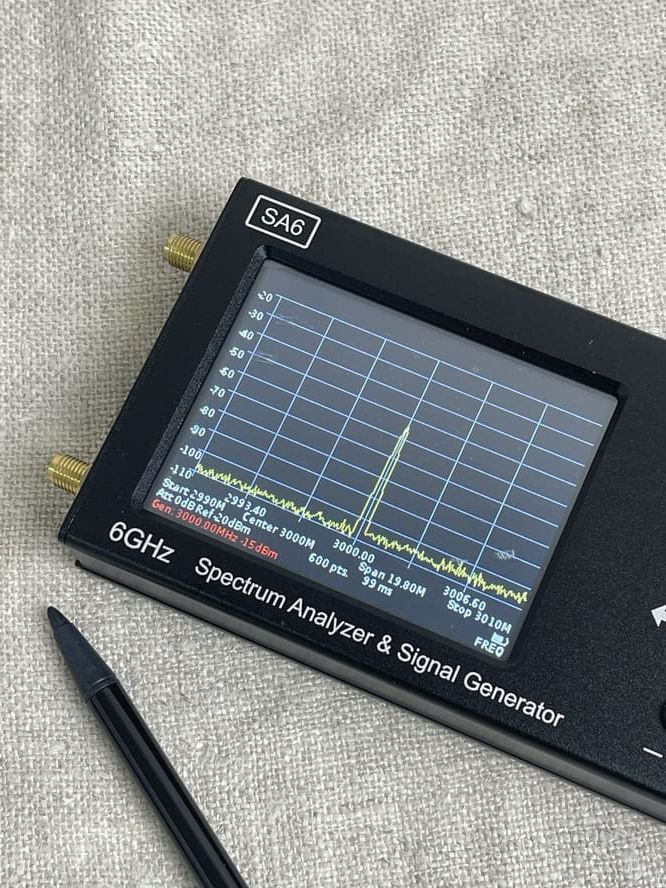

наличие цветного резистивного дисплея с диагональю 3.2 дюйма
широкий диапазон частот: от 35 до 6200 МГЦ
быстрое сканирование диапазона частот: около 500 мкс на точку
высокая точность измерений: 2 дБ в пределах динамического диапазона 70-75 дБ
малый вес и размеры: вес всего 380 г, размеры 150х75х23 мм
автономное питание до 3 часов непрерывной работы
бесплатное многофункциональное ПО и бесплатные обновления для управления прибором.

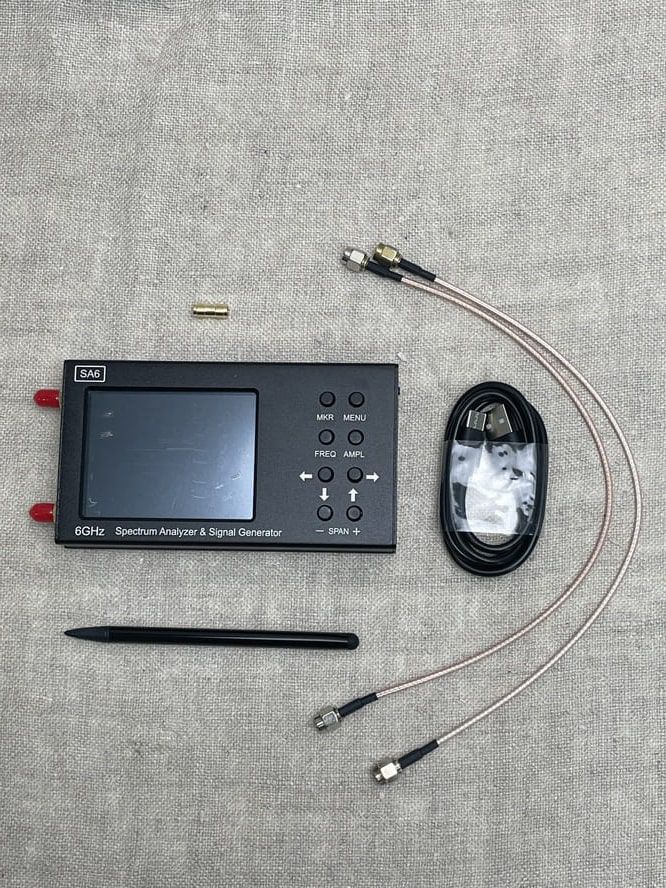

Комплектация
- Анализатор спектра
- 2 кабельные сборки SМА-mаlе
- Стилус
- Шнур USВ Тyре-С
- Переходник SМА-fеmаlе - SМА-fеmаlе
