AX-413Y - направленная антенна диапазона 452-468 МГЦ

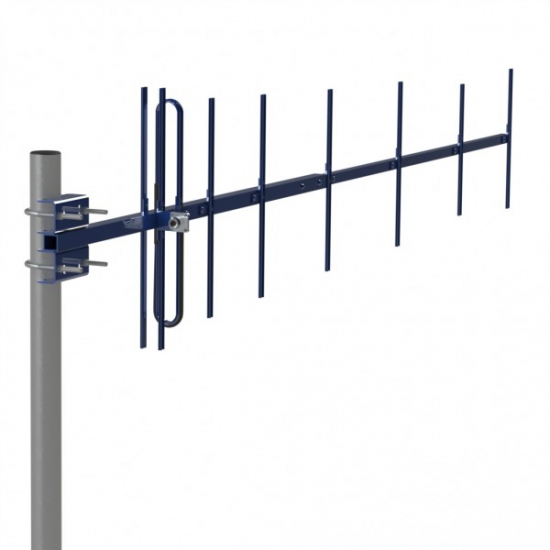

Антенна AX-413Y предназначена для увеличения дальности действия раций. Тип антенны - "волновой канал"(Уда-Яги). Точка питания активного вибратора надежно укрыта от воздействия осадков и агрессивных воздействий. Все механические соединения выполнены качественно и защищены от коррозии. Крепление позволяет зафиксировать антенну на вертикальной мачте. Антенна разборная и состоит из двух частей.
4500 р
Основные характеристики AX-413Y - направленная антенна диапазона 452-468 МГЦ
|
Рабочий диапазон частот, МГц |
453-468 |
|
Усиление, dBi |
13 |
|
Ширина ДН в Н-плоскости, град |
38 |
|
Ширина ДН в Е-плоскости, град |
48 |
|
Уровень боковых лепестков ДН, dB не более |
-13 |
|
Отношение вперед/назад, dB не менее |
20 |
|
Входное сопротивление, Ом |
50 |
|
КСВ в рабочем диапазоне частот, не более |
1,5 |
|
Допустимая мощность, Вт |
50 |
|
Поляризация |
вертикальная |
|
Механические характеристики |
|
|
Масса с креплентем, г |
1100 |
|
Диаметр мачты, мм |
30-60 |
|
Габаритные размеры, м |
0.8х0.34х0,03 |
|
Допустимая скорость ветра, м/сек |
50 |
|
Разъем |
N/TNC-female |
|
Количество элементов |
8 |
|
Материал излучателя |
АД31 |
|
Материал траверсы |
АД31 |
|
Материал крепления |
сталь |
|
Защитное покрытие |
порошковая полимерная краска |
Диаграммы направленностиа антенны
| Плоскость и поляризация | Частота | |
| 453МГц | 468МГц | |
| Горизонтальная плоскость, вертикальная поляризация (основная) |  |
 |
| Вертикальная плоскость, вертикальная поляризация (основная) |  |
 |
