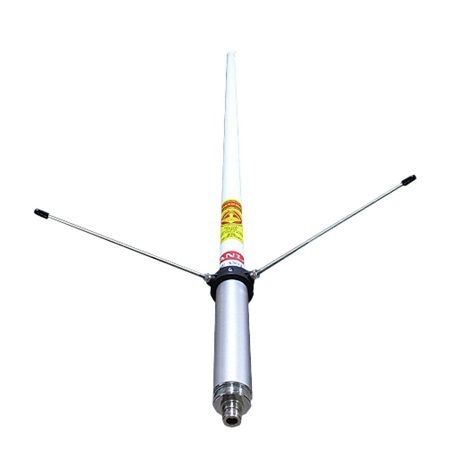

ANLI A-300MU-N

ANLI A-300MU-N антенна 6х5/8, 400-512МГц, 3600мм, 7МГЦ, 200Вт, 10.0dBi

21000 р

Основные характеристики ANLI A-300MU-N

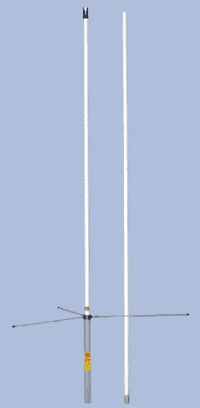

A-300 MU - базовая антенна диапазона UHF с круговой диаграммой направленности (ДН), обладающая высоким усилением, сопоставимым с усилением направленных антенн. Антенна состоит из 6-ти коллинеарных излучающих элементов, соединенных между собой фазосдвигающими дросселями, которые компенсируют отрицательный набег фазы в 135 градусов (3/8) и сами практически не излучают. Благодаря этому все шесть элементов запитаны последовательно и излучают синфазно. За счет сложения их мощностей происходит сужение ДН в вертикальной плоскости, при этом максимум ДН перпендикулярен оси антенны. Корпус антенны изготовлен из трехслойного фибергласса с перекрестной намоткой и обладает повышенной устойчивостью к большим ветровым нагрузкам. Антенна поставляется настроенной на диапазон 400-420 МГц, перестройка на другие диапазоны осуществляется согласно инструкции путем укорочения излучающих элементов. Питание антенны осуществляется заземленным автотрансформатором. Антенны диапазона 400-512 МГц поставляются с разъемом N-гнездо.

Производитель	ANLI Antenna
Страна	Китай
Тип	Базовая
Диапазон	CDMA-450, ISM/SIGFOX/LoRa 433Мгц, LTE-450, TETRA, UHF
Частота, МГц	400-512
Мощность	200 Вт
Вес	2,2 кг
Температура работы (°С)	от -45 до +80
Габариты, мм	3600x500x500
Тип разъема	N-типа (розетка)
Тип кабеля	Нет
Длина, см	360
КСВ	1.2:1
Импеданс, Ом	50
Поляризация	Вертикальная
Усиление, dBi	10
Электрическая длина	6x5/8 λ
Диаграмма направленности	Круговая
Полоса пропускания по КСВ = 1.5, МГц	7
Ветровая нагрузка, км/ч	160
Ширина ДН по уровню -3 dB	360°
Отклонение max. ДН от горизонта	17°
Грозозащита	Заземлено по DC
