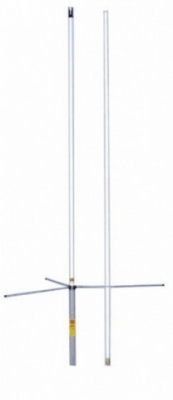

Anli A-300 MV - Антенна A-300 MV является типичным представителем класса базовых коллинеарных антенн, представляющих собой совокупность синфазных излучающих элементов. Излучающие элементы соединены между собой с помощью фазосдвигающих индуктивностей, обеспечивающих необходимое амплитудно-фазовое распределение токов вдоль антенны. Благодаря сложению мощностей излучающих элементов обеспечивается высокое усиление при сохранении круговой ДН по горизонту. Это особенно важно при построении транкинговых или ретрансляционных систем связи, где необходимо обеспечить круговую направленность и максимальную дальность. Антенна имеет 2-х секционный герметичный фиберглассовый корпус, надежно защищающий излучающие элементы от атмосферных воздействий и ветровых нагрузок. Согласование антенны с 50-омным трактом осуществляется унифицированным согласующим устройством с использованием автотрансформатора, заземленного по постоянному току. Оптимально подобранные элементы согласующего устройства позволяют обеспечить низкую величину КСВ на резонансной частоте во всем диапазоне перестройки. Антенна поставляется настроенной на нижнюю часть диапазона. Настройка A-300MV на нужную частоту осуществляется подрезкой излучающих элементов до необходимого размера в соответствии с прилагаемой картой настройки.
21000 р
Основные характеристики Anli A-300 MV base Антенна VHF
Технические характеристики стационарной антенны Anli A-300 MV:
Рабочий диапазон частот, МГц: 150-174 Полоса пропускания по уровню КСВ=1.5, МГц: 3 Значение КСВ на резонансной частоте: <1,2 Заявленный коэффициент усиления, dBi: 6.5 Ширина ДН по уровню -3 dB: 24° Отклонение max. ДН от горизонта: 0° Волновое сопротивление, Ом: 50 Тип антенны: коллинеар Кол-во излучающих элементов: 1/4+2х5/8 λ Поляризация: Вертикальная Максимальная мощность, Вт: 200 Разъем питания: UHF-розетка (PL-259)
Высота антенны, м: 3.6 Вес антенны, кг: 2.2 Ветровая нагрузка, max.км/ч: 160 Материал корпуса: фибергласс Материал проводников: латунь Крепление на мачту, диаметр, мм: 35-65 Материал крепления: Дюралюминий Рабочий диапазон температур -45° ~ +85° Грозозащита: Заземление по DC
Антенна Anli A-300 MV обладает следующими особенностями:
- Высокое усиление - Высокая надежность - Хорошее соотношение цена/качество
Комплект поставки антенны Anli A-300 MV:
- Антенна - Противовесы - Монтажный набор - Техническая документация и инструкция - Упаковка.
