Cavel SAT 501

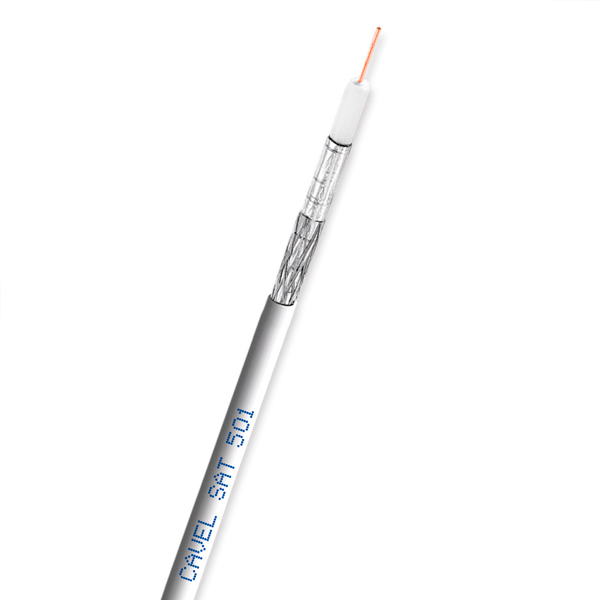

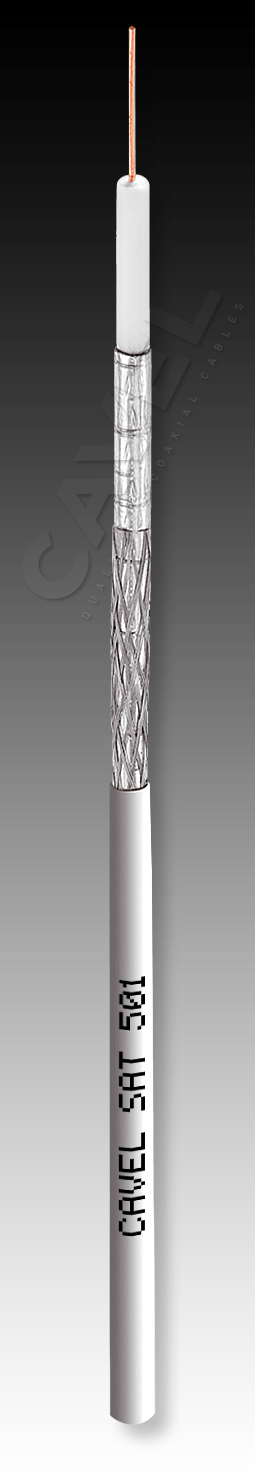

Коаксиальный кабель CAVEL SAT 501 (Италия) - отличный вариант для подключения кабельного, эфирного, спутникового телевидения,диаметром 5мм,что позволяет более эффективное его использование для прокладки в труднодоступных местах и протяжки через не большие отверстия.Кабель соответствует европейским стандартам качества. Рабочий проводник кабеля изготавливается из чистой меди, обеспечивая высокий уровень передачи данных. Один из лучших коэффициентов затухания у кабеля CAVEL SAT 501 достигнут, благодаря передовой технологии вспенивания внутреннего диэлектрика. Специальное углеводородное покрытие, наносимое на диэлектрик, препятствует попаданию влаги внутрь, обеспечивая долгий срок службы. На весь коаксиальный кабель CAVEL производитель дает гарантию - 15 лет. Уже при первом взгляде на кабель CAVEL становится ясно, что перед вами надёжный и безопасный продукт.
40 р/м
Основные характеристики Cavel SAT 501
| КОНСТРУКЦИЯ | ||
| ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: | ||
|
материал
|
Cu | |
|
диаметр
|
мм | 0.80 |
| ДИЭЛЕКТРИК: | ||
|
материал
|
PEG | |
|
диаметр
|
мм | 3.50 |
| ЭКРАН: | ||
|
Ламинированная фольга
|
материал | APA |
|
Дополнительная защита
|
материал | Jelly1 |
|
Оплетка
|
материал | CuSn |
|
- плотность заполнения
|
% | 47 |
|
- диаметр
|
мм | 4.00 |
| ДОПОЛНИТЕЛЬНАЯ ОБОЛОЧКА: | ||
|
диаметр
|
мм | - |
|
материал
|
- | |
| ВНЕШНЯЯ ОБОЛОЧКА: | ||
|
материал
|
PVC | |
|
диаметр
|
мм | 5.00 |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВЕС МЕДИ
|
кг/км | 8.87 |
|
ВЕС КАБЕЛЯ
|
кг/км | 24.20 |
|
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/
|
мм | 25 |
|
МНОГОКРАТНЫХ ИЗГИБАХ
|
мм | 50 |
|
УСИЛИЕ НА РАЗРЫВ ДЛЯ КАБЕЛЯ
|
Н | 90 |
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ
|
Ом | 75 ±3 |
|
ЕМКОСТЬ
|
пФ/м | 52 ±2 |
|
СКОРОСТЬ РАСПРОСТРАНЕНИЯ
|
% | 85 |
| ЗАТУХАНИЕ ПРИ 20° С | ||
|
5 МГц
|
дБ/100м | 2.3 |
|
10 МГц
|
дБ/100м | 2.8 |
|
30 МГц
|
дБ/100м | 4.6 |
|
50 МГц
|
дБ/100м | 5.6 |
|
200 МГц
|
дБ/100м | 10.9 |
|
300 МГц
|
дБ/100м | 13.7 |
|
470 МГц
|
дБ/100м | 17.4 |
|
862 МГц
|
дБ/100м | 23.3 |
|
1000 МГц
|
дБ/100м | 25.2 |
|
1750 МГц
|
дБ/100м | 34.0 |
|
2150 МГц
|
дБ/100м | 38.2 |
|
2400 МГц
|
дБ/100м | 40.4 |
|
3000 МГц
|
дБ/100м | 44.2 |
| КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ | ||
|
5 - 470 МГц
|
дБ | > 30 |
|
470 - 1000 МГц
|
дБ | > 28 |
|
1000 - 2000 МГц
|
дБ | > 26 |
|
2000 - 3000 МГц
|
дБ | > 22 |
| ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (ZT) | ||
|
5 - 30 МГц
|
мОм/м | < 23 |
| КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ | ||
|
Класс
|
B | |
|
30 - 1000 МГц
|
дБ | > 80 |
|
1000 - 2000 МГц
|
дБ | > 80 |
|
2000 - 3000 МГц
|
дБ | > 75 |
|
СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА
|
Ом/км | 35.0 |
|
СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА
|
Ом/км | 26.0 |
|
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ
|
Ом/км | 61.0 |
|
НАПРЯЖЕНИЕ ПРОБОЯ
|
кВ | 2.5 |
|
МАКСИМАЛЬНЫЙ ТОК
|
А | 4.0 |
| СООТВЕТСТВИЕ СТАНДАРТУ | ||
|
EN
|
50117-2-4 | |
| УПАКОВКА | ||
|
ЦВЕТ
|
Синий | |
|
МИНИМАЛЬНАЯ УПАКОВКА
|

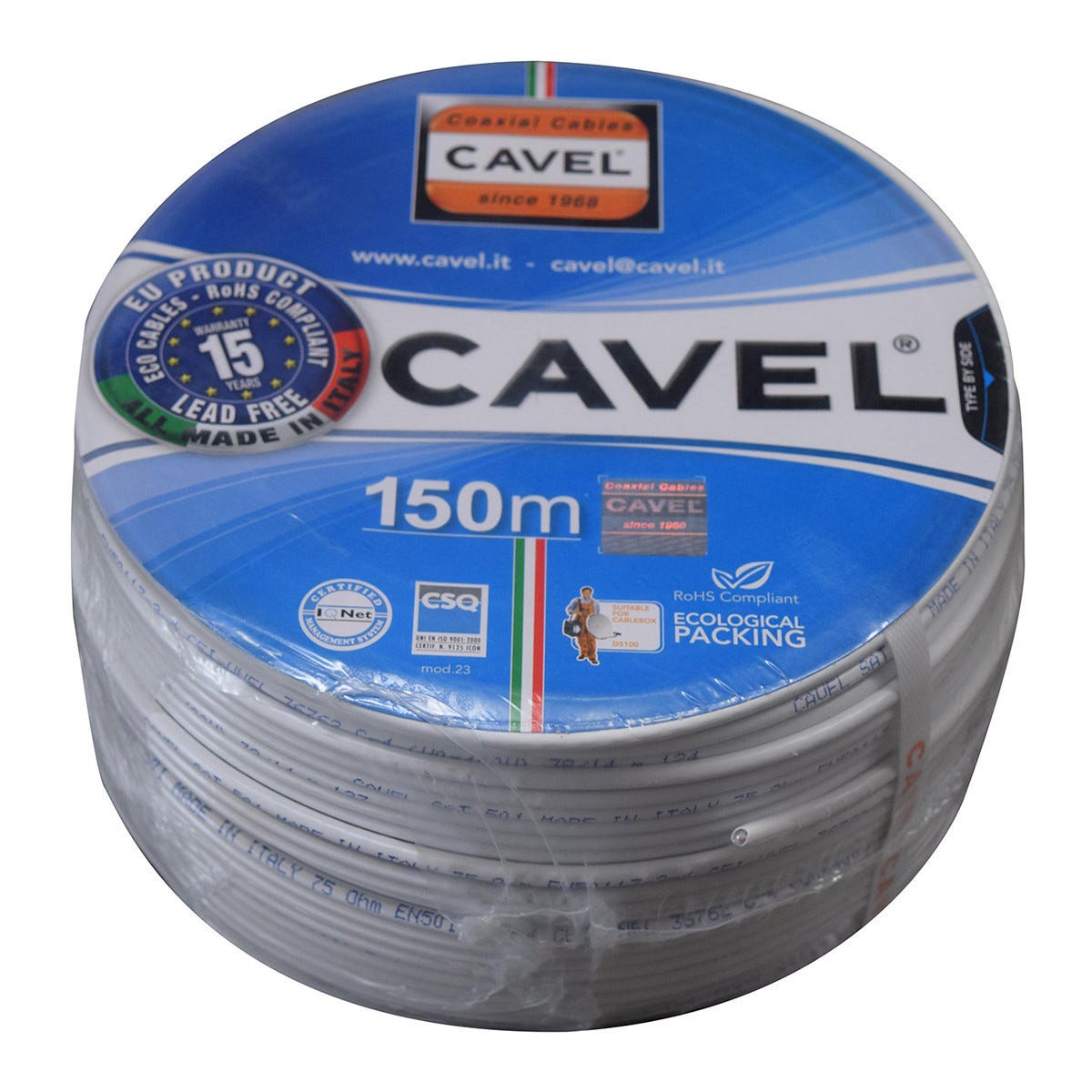

м | 150 |
|
ТИП УПАКОВКИ, №
|
3B | |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | ||
|
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
|
да | |
|
EN 50117 (СЕТИ CATV)
|
да | |
|
CEI 12-15 (MATV СИСТЕМЫ)
|
да | |
| ТИП ПРИМЕНЯЕМОГО РАЗЪЕМА | ||
|
РАЗЪЕМЫ
|
F113-50 | |
| ПРИМЕЧАНИЕ | ||
|
ЦВЕТОВЫЕ МАРКИРОВОЧНЫЕ ПОЛОСЫ
|
не наносятся | |
|
ЦВЕТ КАБЕЛЯ
|
белый | |
|
МОНТАЖ ВНУТРИ ПОМЕЩЕНИЙ
|
Да | |
|
МОНТАЖ ВНЕ ПОМЕЩЕНИЙ
|
Да | |
