Cavel SAT 50

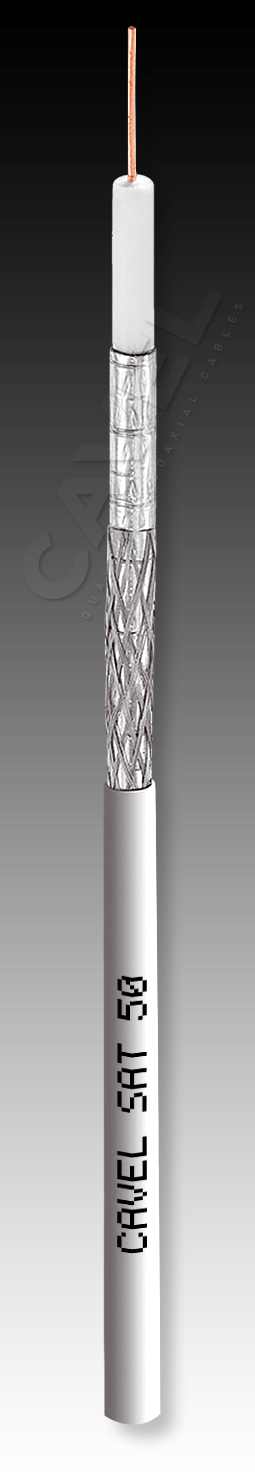

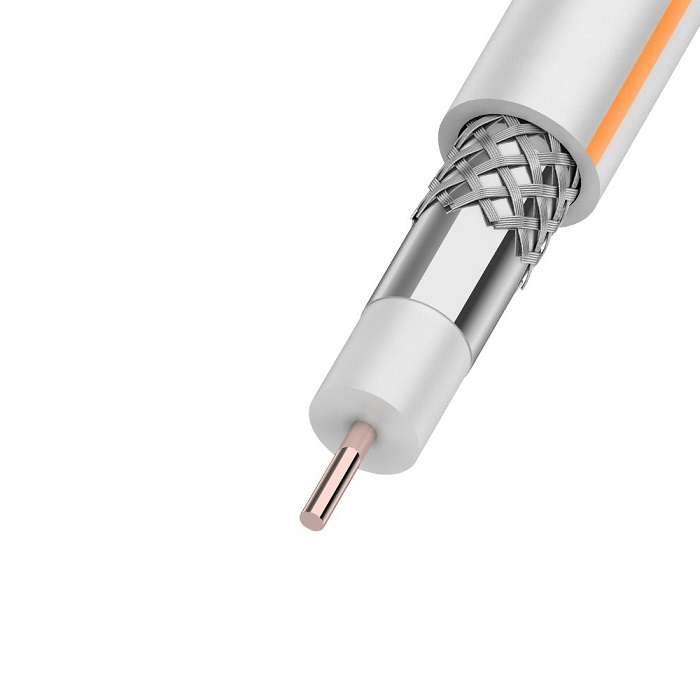

Предназначен для передачи высокочастотных видео и аудио сигналов и прокладывается внутри помещений. Коаксиальный кабель SAT 50 M CAVEL является отличным решением для установки спутниковой телевизионной системы от известного итальянского производителя. Кабель SAT 50 M CAVEL имеет двойную экранизацию, следовательно, обладает хорошей помехоустойчивостью. Состоит данный кабель из расположенных соосно внутреннего проводника и двойного экрана. Центральный проводник изготовлен из качественной меди и заключен в полиэтиленовый диэлектрик. Диаметр проводника равен 1,00 мм. Экран кабеля, наложенный на сердечник, дополнен медной оплеткой, улучшающей защиту от помех. Номинальное волновое сопротивление кабеля – 75 Ом. Внешняя оболочка изготовлена из ПВХ и имеет белый цвет.
47 р/м
Основные характеристики Cavel SAT 50
| КОНСТРУКЦИЯ | ||
| ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: | ||
|
материал
|
Cu | |
|
диаметр
|
мм | 1.00 |
| ДИЭЛЕКТРИК: | ||
|
материал
|
PEG | |
|
диаметр
|
мм | 4.80 |
| ЭКРАН: | ||
|
Ламинированная фольга
|
материал | AP |
|
Дополнительная защита
|
материал | Jelly1 |
|
Оплетка
|
материал | CuSn |
|
- плотность заполнения
|
% | 37 |
|
- диаметр
|
мм | 5.27 |
| ДОПОЛНИТЕЛЬНАЯ ОБОЛОЧКА: | ||
|
диаметр
|
мм | - |
|
материал
|
- | |
| ВНЕШНЯЯ ОБОЛОЧКА: | ||
|
материал
|
PVC | |
|
диаметр
|
мм | 6.60 |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВЕС МЕДИ
|
кг/км | 11.38 |
|
ВЕС КАБЕЛЯ
|
кг/км | 38.68 |
|
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/
|
мм | 35 |
|
МНОГОКРАТНЫХ ИЗГИБАХ
|
мм | 70 |
|
УСИЛИЕ НА РАЗРЫВ ДЛЯ КАБЕЛЯ
|
Н | 150 |
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ
|
Ом | 75 ±3 |
|
ЕМКОСТЬ
|
пФ/м | 54 ±2 |
|
СКОРОСТЬ РАСПРОСТРАНЕНИЯ
|
% | 82 |
| ЗАТУХАНИЕ ПРИ 20° С | ||
|
5 МГц
|
дБ/100м | 2.0 |
|
10 МГц
|
дБ/100м | 2.8 |
|
30 МГц
|
дБ/100м | 3.8 |
|
50 МГц
|
дБ/100м | 4.6 |
|
200 МГц
|
дБ/100м | 8.6 |
|
300 МГц
|
дБ/100м | 10.5 |
|
470 МГц
|
дБ/100м | 13.6 |
|
862 МГц
|
дБ/100м | 18.8 |
|
1000 МГц
|
дБ/100м | 20.4 |
|
1750 МГц
|
дБ/100м | 27.8 |
|
2150 МГц
|
дБ/100м | 31.1 |
|
2400 МГц
|
дБ/100м | 33.3 |
|
3000 МГц
|
дБ/100м | 37.7 |
| КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ | ||
|
5 - 470 МГц
|
дБ | > 30 |
|
470 - 1000 МГц
|
дБ | > 28 |
|
1000 - 2000 МГц
|
дБ | > 26 |
|
2000 - 3000 МГц
|
дБ | > 22 |
| ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (ZT) | ||
|
5 - 30 МГц
|
мОм/м | < 85 |
| КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ | ||
|
Класс
|
B | |
|
30 - 1000 МГц
|
дБ | > 75 |
|
1000 - 2000 МГц
|
дБ | > 80 |
|
2000 - 3000 МГц
|
дБ | > 70 |
|
СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА
|
Ом/км | 22.5 |
|
СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА
|
Ом/км | 33.0 |
|
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ
|
Ом/км | 55.5 |
|
НАПРЯЖЕНИЕ ПРОБОЯ
|
кВ | 3.0 |
|
МАКСИМАЛЬНЫЙ ТОК
|
А | 6.0 |
| СООТВЕТСТВИЕ СТАНДАРТУ | ||
|
EN
|
50117-2-4 | |

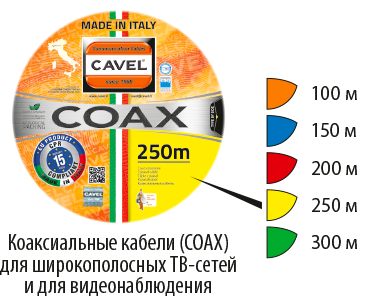

| УПАКОВКА | ||
|
ЦВЕТ
|
Оранжевый Желтый | |
|
МИНИМАЛЬНАЯ УПАКОВКА
|
м | 100 (оранжевый), 250 (желтый) |
|
ТИП УПАКОВКИ, №
|
3A, 4B | |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | ||
|
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
|
да | |
|
EN 50117 (СЕТИ CATV)
|
да | |
|
CEI 12-15 (MATV СИСТЕМЫ)
|
да | |
| ТИП ПРИМЕНЯЕМОГО РАЗЪЕМА | ||
|
РАЗЪЕМЫ
|
F113-55, F105C, FC99 | |
| ПРИМЕЧАНИЕ | ||
|
ЦВЕТОВЫЕ МАРКИРОВОЧНЫЕ ПОЛОСЫ
|
не наносятся | |
|
ЦВЕТ КАБЕЛЯ
|
зависит от буквы: SAT 50 M (белый), SAT 50 MN (черный) | |
|
МОНТАЖ ВНУТРИ ПОМЕЩЕНИЙ
|
Да | |
|
МОНТАЖ ВНЕ ПОМЕЩЕНИЙ
|
Да | |
