Cavel CATV 11 AP(с тросом)

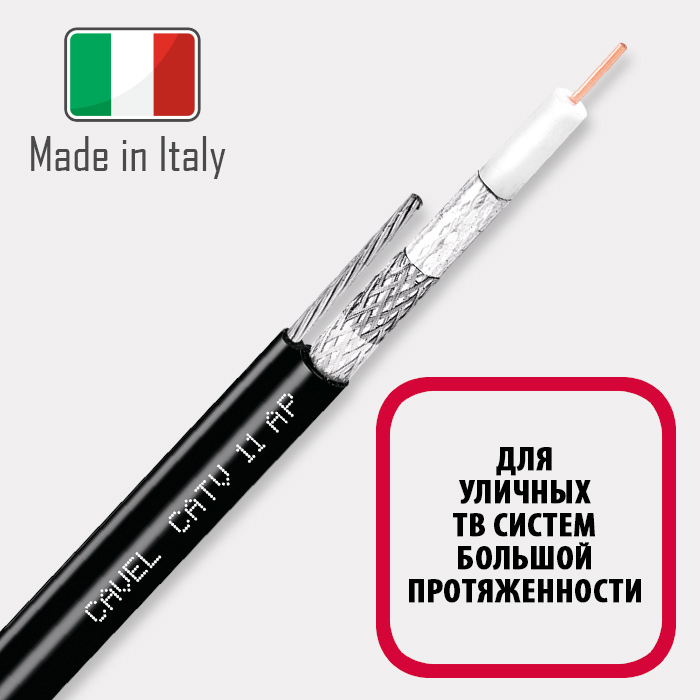

Магистральный кабель с низким затуханием, для крупных сетей кабельного телевидения большой протяжённости.Помимо высокой стабильности коэффициента затухания по отношению к эксплуатационному сроку и различным климатическим условиям, этот вид кабеля обладает комплексной устойчивостью своих собственных параметров к изнашиванию. Высокий коэффициент экранирования коаксиального кабеля надёжно оберегает кабельную сеть от внешних электромагнитных полей, одновременно с этим устраняя излучения сети в окружающее пространство. Благодаря этому не происходит интерференции. Применение Cavel CATV 11 AP делает ваши сети долговечными и надёжными, устойчивыми к влажности, повышенному ультрафиолетовому излучению и резким температурным скачкам.
уточняйте
Основные характеристики Cavel CATV 11 AP(с тросом)

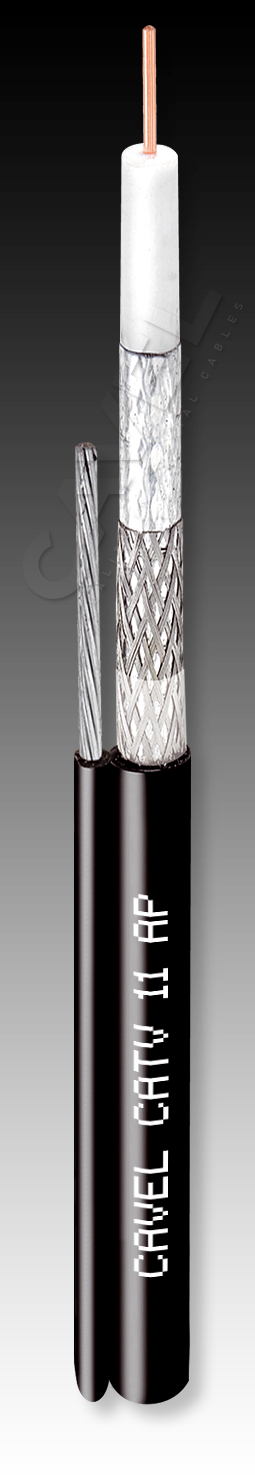

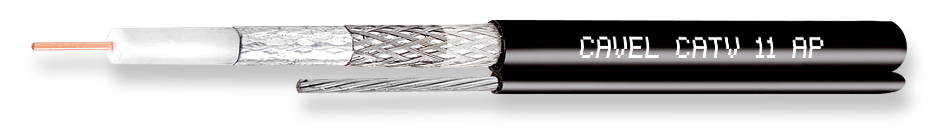

| КОНСТРУКЦИЯ | ||
| ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: | ||
|
материал
|
Cu | |
|
диаметр
|
мм | 1.63 |
| ДИЭЛЕКТРИК: | ||
|
материал
|
PEG | |
|
диаметр
|
мм | 7.20 |
| ЭКРАН: | ||
|
Ламинированная фольга
|
материал | APAS |
|
Дополнительная защита
|
материал | - |
|
Оплетка
|
материал | CuSn |
|
- плотность заполнения
|
% | 63 |
|
- диаметр
|
мм | 7.85 |
|
ЖЕЛЕЙНЫЙ НАПОЛНИТЕЛЬ
|
материал | Jelly2 |
| ТРОС: | ||
|
материал
|
FeZn | |
|
диаметр
|
мм | 7 x0.80 |
| ВНЕШНЯЯ ОБОЛОЧКА: | ||
|
материал
|
PE | |
|
диаметр
|
мм | 10.10 x 17.00 |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВЕС МЕДИ
|
кг/км | 34.57 |
|
ВЕС КАБЕЛЯ
|
кг/км | 123.80 |
|
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/
|
мм | 100 |
|
МНОГОКРАТНЫХ ИЗГИБАХ
|
мм | - |
|
УСИЛИЕ НА РАЗРЫВ ДЛЯ КАБЕЛЯ
|
Н | 300 |
|
УСИЛИЕ НА РАЗРЫВ ДЛЯ ТРОСА
|
Н | 5000 |
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ
|
Ом | 75 ±2 |
|
ЕМКОСТЬ
|
пФ/м | 52 ±2 |
|
СКОРОСТЬ РАСПРОСТРАНЕНИЯ
|
% | 85 |
| ЗАТУХАНИЕ ПРИ 20° С | ||
|
5 МГц
|
дБ/100м | 1.1 |
|
10 МГц
|
дБ/100м | 1.5 |
|
30 МГц
|
дБ/100м | 2.2 |
|
50 МГц
|
дБ/100м | 2.8 |
|
200 МГц
|
дБ/100м | 5.6 |
|
300 МГц
|
дБ/100м | 6.9 |
|
470 МГц
|
дБ/100м | 8.8 |
|
862 МГц
|
дБ/100м | 11.9 |
|
1000 МГц
|
дБ/100м | 12.8 |
|
1750 МГц
|
дБ/100м | 17.9 |
|
2150 МГц
|
дБ/100м | 19.8 |
|
2400 МГц
|
дБ/100м | 21.0 |
|
3000 МГц
|
дБ/100м | 24.0 |
| КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ | ||
|
5 - 470 МГц
|
дБ | > 30 |
|
470 - 1000 МГц
|
дБ | > 28 |
|
1000 - 2000 МГц
|
дБ | > 23 |
|
2000 - 3000 МГц
|
дБ | > 20 |
| ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (ZT) | ||
|
5 - 30 МГц
|
мОм/м | < 8 |
| КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ | ||
|
Класс
|
A | |
|
30 - 1000 МГц
|
дБ | > 85 |
|
1000 - 2000 МГц
|
дБ | > 95 |
|
2000 - 3000 МГц
|
дБ | > 95 |
|
СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА
|
Ом/км | 8.5 |
|
СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА
|
Ом/км | 10.0 |
|
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ
|
Ом/км | 18.5 |
|
НАПРЯЖЕНИЕ ПРОБОЯ
|
кВ | 8.0 |
|
МАКСИМАЛЬНЫЙ ТОК
|
А | 16.0 |
| СООТВЕТСТВИЕ СТАНДАРТУ | ||
|
EN
|
50117-2-3 | |

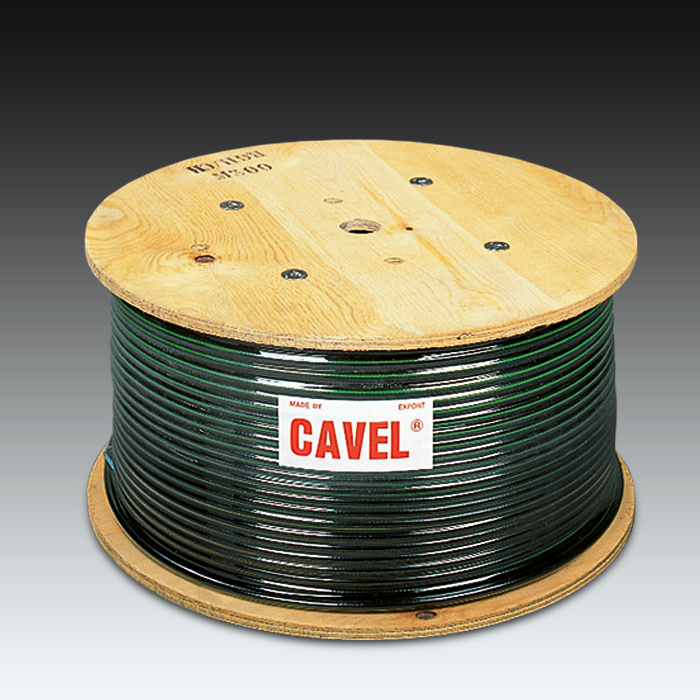

| УПАКОВКА | ||
|
ЦВЕТ
|
Деревянный барабан | |
|
МИНИМАЛЬНАЯ УПАКОВКА
|
м | 500 |
|
ТИП УПАКОВКИ, №
|
5 | |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | ||
|
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
|
да | |
|
EN 50117 (СЕТИ CATV)
|
да | |
|
CEI 12-15 (MATV СИСТЕМЫ)
|
да | |
| ТИП ПРИМЕНЯЕМОГО РАЗЪЕМА | ||
|
РАЗЪЕМЫ
|
FC44-54, F138, KP11FC, KF11FC, KSS11FC, PG11FC, FC98 | |
| ПРИМЕЧАНИЕ | ||
|
ЦВЕТОВЫЕ МАРКИРОВОЧНЫЕ ПОЛОСЫ
|
не наносятся | |
|
ЦВЕТ КАБЕЛЯ
|
черный | |
|
МОНТАЖ ВНУТРИ ПОМЕЩЕНИЙ
|
Да | |
|
МОНТАЖ ВНЕ ПОМЕЩЕНИЙ
|
Да | |
|
С ТРОСОМ
|
Да | |
