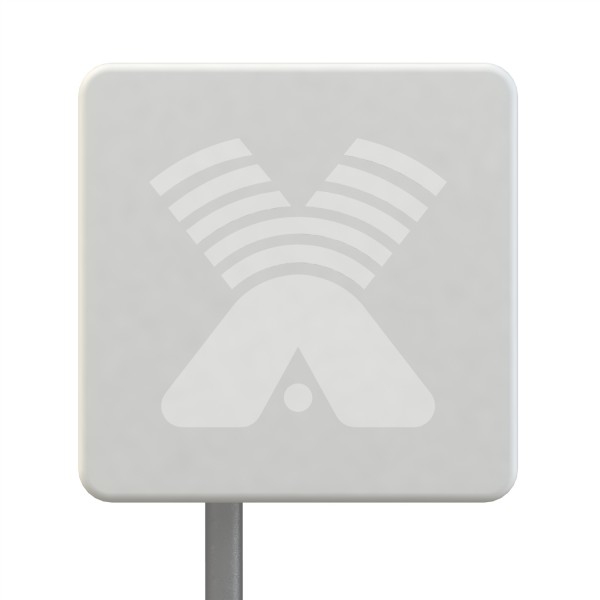

AX-1214P - выносная панельная антенна для диапазона 1010-1360 МГц

Главная » Продукция » Оборудование GSM,Wi-Fi,3G,4G » Антенны » AX-1214P - выносная панельная антенна для диапазона 1010-1360 МГц

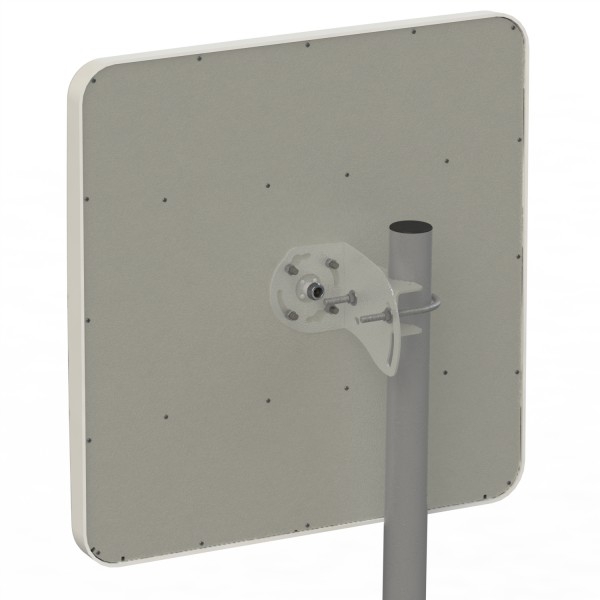

AX-1214P представляет собой выносную направленную панельную антенну и предназначена для использования в ситемах связи диапазона 1.01÷1.36 ГГц (передача видео, радиоуправление, передача телеметрии и т. д). Тип антенны - синфазная полосковая антенная решетка. Активные излучатели антенны надежно укрыты от осадков и неблагоприятных воздействий в пластиковый морозостойкий корпус. Антенна снабжен разъемом - N-female. Вход антенны замкнут по постоянному току для снижения вероятности выхода из строя подключаемого оборудования по вине статического электричества и грозовых разрядов. Крепление антенны позволяет изменять азимут, угол наклона и поляризацию антенны.

4200 р

Основные характеристики AX-1214P - выносная панельная антенна для диапазона 1010-1360 МГц

Электрические характеристики
Рабочий диапазон частот, МГц	1010-1360
Коэффициент усиления, dBi	13.5÷15.5
Ширина ДН в Н-плоскости, град	38÷41
Ширина ДН в Е-плоскости, град	36÷44
Отношение вперед/назад, дБ не менее	20
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.5(до 1.7 после 1350МГц)
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная/наклонная
Механические характеристики
Масса с креплением, г	2975
Габаритные размеры, м	0.44х0.44х0.04
Диаметр мачты для установки антенны, мм	32÷52
Разъем	N-female
Материалы антенны	оцинкованная сталь
Материал защитной коробки	ABS+поликарбонат
Диапазон рабочих температур	от -40°C до +80°C
Защитное покрытие	порошковая полимерная краска
