ANLI A-200MU-N
Основные характеристики ANLI A-200MU-N

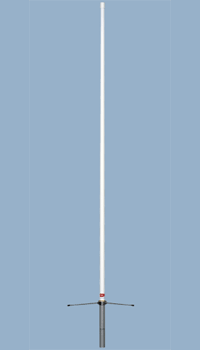

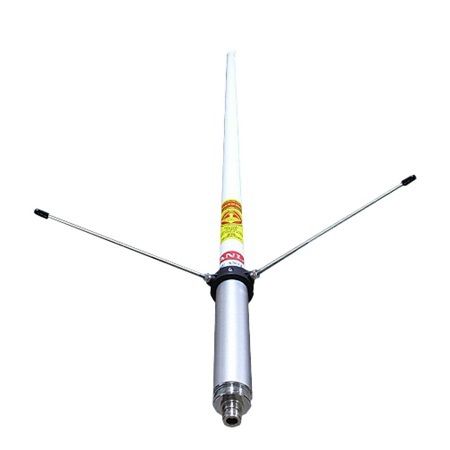

A-200 MU - базовая всенаправленная антенна UHF диапазона со сравнительно высоким усилением, достигнутым за счет использования 3-х коллинеарных излучающих элементов. Фазосдвигающие дроссели, соединяющие между собой излучающие элементы, обеспечивают их синфазное питание. Благодаря этому достигается узкая ДН с максимумом перпендикулярным оси антенны. Корпус антенны изготовлен из трехслойного фибергласса с перекрестной намоткой и обладает повышенной устойчивостью к большим ветровым нагрузкам. Антенна поставляется настроенной на диапазон 400-420 МГц, перестройка на другие диапазоны осуществляется согласно инструкции путем укорочения излучающих элементов. Питание антенны осуществляется заземленным автотрансформатором. Антенны диапазона 400-512 МГц поставляются с разъемом N-гнездо.
| Производитель | ANLI Antenna |
| Страна | Китай |
| Тип | Базовая |
| Диапазон | CDMA-450, ISM/SIGFOX/LoRa 433Мгц, LTE-450, TETRA, UHF |
| Частота, МГц | 400-512 |
| Мощность | 200 Вт |
| Вес | 1,3 кг |
| Температура работы (°С) | от -45 до +80 |
| Габариты, мм | 1800x500x500 |
| Тип разъема | N-типа (розетка) |
| Тип кабеля | Нет |
| Длина, см | 180 |
| КСВ | 1.2:1 |
| Импеданс, Ом | 50 |
| Поляризация | Вертикальная |
| Усиление, dBi | 7.8 |
| Электрическая длина | 3x5/8 λ |
| Диаграмма направленности | Круговая |
| Полоса пропускания по КСВ = 1.5, МГц | 5 |
| Ветровая нагрузка, км/ч | 160 |
| Ширина ДН по уровню -3 dB | 360° |
| Отклонение max. ДН от горизонта | 28° |
| Грозозащита | Заземлено по DC |
