Anli A-1000 MV base Антенна VHF

Главная » Продукция » Рации » Антенны » Базовые » Базовые антенны ANLI » Anli A-1000 MV base Антенна VHF

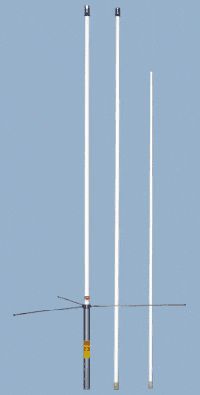

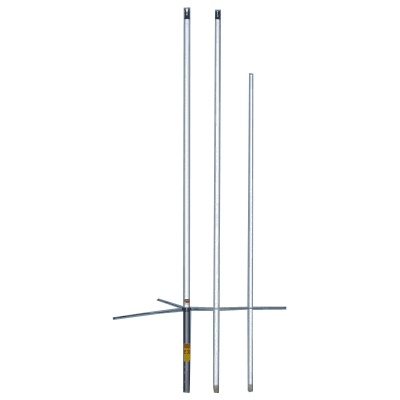

Anli A-1000 MV - Базовая антенна A-1000 MV предназначена для использования в качестве приемопередающей антенны в составе базового или стационарного оборудования радиосвязи. Антенна состоит из 4-х коллинеарно расположенных излучающих элементов, соединенных последовательно. Фазосдвигающие катушки обеспечивают синфазную работу элементов. Благодаря сложению мощностей диаграмма направленности антенны в вертикальной плоскости значительно сужена, что обеспечивает высокое усиление при сохранении круговой направленности по горизонту. Антенна состоит из трех секций из высокопрочного фибергласса, соединяемых между собой герметичными муфтами. Такая конструкция надежно защищает излучающие элементы от атмосферных воздействий и ветровых нагрузок. Антенна поставляется настроенной на диапазон 150 - 174 МГц, однако перестройка на другие частоты не требует специального оборудования и осуществляется подрезкой элементов до необходимого размера в соответствии с инструкцией. Питание антенны осуществляется заземленным автотрансформатором.

28000 р

Основные характеристики Anli A-1000 MV base Антенна VHF

Рабочий диапазон частот, МГц: 150-174
Заявленный коэффициент усиления, dBi: 8,5
Волновое сопротивление, Ом: 50
Диаграмма направленности: Круговая 360 градусов
Коэффициент Эффективности Антенны, дБ: 3,5/6
Мощность нагрузки регулярная: 20
Максимальная мощность, Вт: 200
Значение КСВ: <1,2
Кол-во излучающих элементов: λ/4+3x5/8 λ
Поляризация: Вертикальная
Разъем питания: U female
Разъем: PL 259 (UHF) - гнездо

Высота антенны, м: 5.2
Вес антенны, кг: 2.6
Ветровая нагрузка, max.км/ч: 160
Материал корпуса: фибергласс
Материал проводников: латунь
Материал крепления: Дюралюминий
Тип антенны: Коллинеар
Количество секций: н/д
Крепление на мачту, диаметр, мм: 30-70
Грозозащита: Заземление по DC
Разъем: UHF - гнездо (SO 239)
Рабочий диапазон температур -45° ~ +85°
