Cavel SAT 703

Cavel SAT 703
Cavel SAT 703

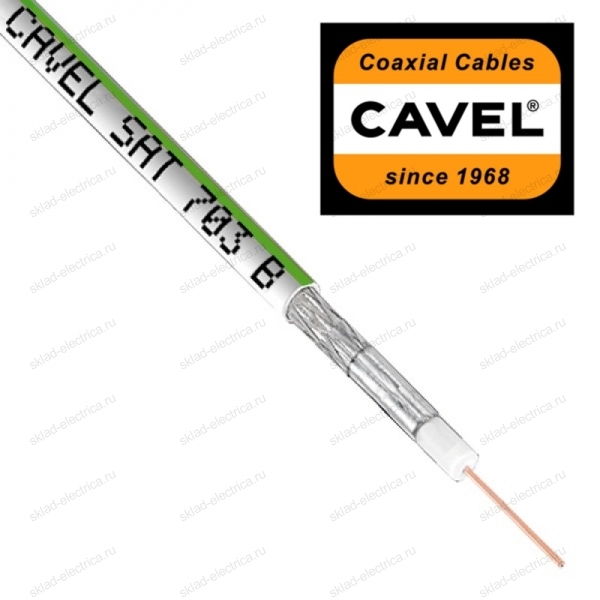

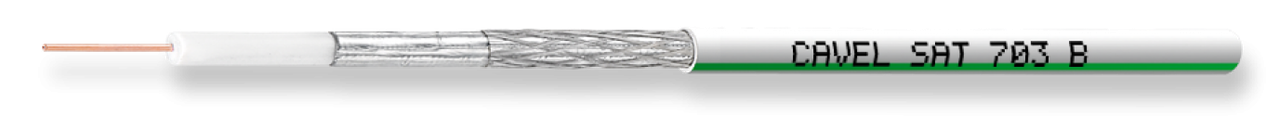

Предназначен для передачи высокочастотных видео и аудио сигналов и прокладывается внутри помещений. Коаксиальный кабель SAT 703 CAVEL является отличным решением для установки спутниковой телевизионной системы от известного итальянского производителя. Кабель SAT 703 CAVEL имеет двойную экранизацию с более плотным заполнением оплётки, следовательно, обладает улучшенной помехоустойчивостью. Состоит данный кабель из расположенных соосно внутреннего проводника и двойного экрана. Центральный проводник изготовлен из качественной меди и заключен в полиэтиленовый диэлектрик. Диаметр проводника равен 1,13 мм. Экран кабеля, наложенный на сердечник, дополнен медной оплеткой, улучшающей защиту от помех. Номинальное волновое сопротивление кабеля – 75 Ом. Внешняя оболочка изготовлена из ПВХ и имеет белый цвет.
59 р/м

Основные характеристики Cavel SAT 703

КОНСТРУКЦИЯ
ЦЕНТРАЛЬНЫЙ ПРОВОДНИК:
материал
Cu
диаметр
мм 1.13
ДИЭЛЕКТРИК:
материал
PEG
диаметр
мм 4.80
ЭКРАН:
Ламинированная фольга
материал APA
Дополнительная защита
материал Jelly1
Оплетка
материал CuSn
- плотность заполнения
% 45
- диаметр
мм 5.30
ДОПОЛНИТЕЛЬНАЯ ОБОЛОЧКА:
диаметр
мм -
материал
-
ВНЕШНЯЯ ОБОЛОЧКА:
материал
PVC
диаметр
мм 6.60
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
ВЕС МЕДИ
кг/км 14.45
ВЕС КАБЕЛЯ
кг/км 39.53
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/
мм 35
МНОГОКРАТНЫХ ИЗГИБАХ
мм 70
УСИЛИЕ НА РАЗРЫВ ДЛЯ КАБЕЛЯ
Н 150
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ
Ом 75 ±3
ЕМКОСТЬ
пФ/м 52 ±2
СКОРОСТЬ РАСПРОСТРАНЕНИЯ
% 85
ЗАТУХАНИЕ ПРИ 20° С
5 МГц
дБ/100м 1.6
10 МГц
дБ/100м 2.1
30 МГц
дБ/100м 3.2
50 МГц
дБ/100м 4.1
200 МГц
дБ/100м 7.9
300 МГц
дБ/100м 9.8
470 МГц
дБ/100м 12.4
862 МГц
дБ/100м 17.1
1000 МГц
дБ/100м 18.5
1750 МГц
дБ/100м 24.9
2150 МГц
дБ/100м 27.9
2400 МГц
дБ/100м 29.6
3000 МГц
дБ/100м 33.4
КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ
5 - 470 МГц
дБ > 30
470 - 1000 МГц
дБ > 28
1000 - 2000 МГц
дБ > 26
2000 - 3000 МГц
дБ > 22
ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (ZT)
5 - 30 МГц
мОм/м < 23
КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ
Класс
B
30 - 1000 МГц
дБ > 80
1000 - 2000 МГц
дБ > 80
2000 - 3000 МГц
дБ > 65
СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА
Ом/км 18.0
СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА
Ом/км 22.0
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ
Ом/км 40.0
НАПРЯЖЕНИЕ ПРОБОЯ
кВ 3.0
МАКСИМАЛЬНЫЙ ТОК
А 8.0
СООТВЕТСТВИЕ СТАНДАРТУ
EN
50117-2-4
УПАКОВКА
ЦВЕТ
Оранжевый Желтый
МИНИМАЛЬНАЯ УПАКОВКА
м 250 (оранжевый), 100 (оранжевый), 250 (желтый)
ТИП УПАКОВКИ, №
2, 3A, 4B
ОБЛАСТЬ ПРИМЕНЕНИЯ
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
да
EN 50117 (СЕТИ CATV)
да
CEI 12-15 (MATV СИСТЕМЫ)
да
ТИП ПРИМЕНЯЕМОГО РАЗЪЕМА
РАЗЪЕМЫ
F113-55, F105C, FC99
ПРИМЕЧАНИЕ
ЦВЕТОВЫЕ МАРКИРОВОЧНЫЕ ПОЛОСЫ
могут быть трех цветов: зеленой (SAT 703 B VE (100м)), оранжевой (SAT 703 B ARC (100м)), черной (SAT 703 B NE (250м)). В скобках указан метраж бухты.
ЦВЕТ КАБЕЛЯ
зависит от буквы: SAT 703 B (белый), бухты только по 100м, за исключением SAT 703 B NE; SAT 703 N (черный), бухты по 100м или 250м. На черный кабель маркировочные полосы не наносятся.
МОНТАЖ ВНУТРИ ПОМЕЩЕНИЙ
Да
МОНТАЖ ВНЕ ПОМЕЩЕНИЙ

Да
