AX-2000 OFFSET 75
Основные характеристики AX-2000 OFFSET 75

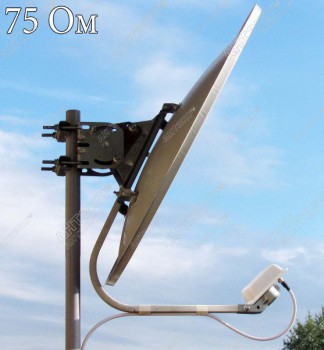

Облучатель AX-2000 OFFSET в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 3G-модемов диапазона 1705-2175МГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 3G. Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Рабочий диапазон частот, МГц 1705-2175 Собственное усиление, dBi 9 Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц) 0,55м 19dBi 14 гр. 0,6м 20dBi 13 гр. 0,9м 23dBi 9 гр. 1,3м 26,5dBi 6 гр. 1,5м 28dBi 5 гр. Ширина ДН в Н-плоскости по уровню -10dB, град 110 Ширина ДН в Е-плоскостипо уровню -10dB, град 105 Уровень паразитной поляризации, dB -30 Входное сопротивление, Ом 75 КСВ в рабочем диапазоне частот, не более 1,5 Допустимая мощность, Вт 50 Поляризация вертикальная Механические характеристики Масса, г 300 Габаритные размеры, м 0,12х0,12х0,06 Разъем F-female Материал излучателя медь Защитное покрытие порошковая полимерная краска Материал защитной коробки PVC
