Встраиваемый 3G/4G/WIFI-роутер AXR-5U PoE

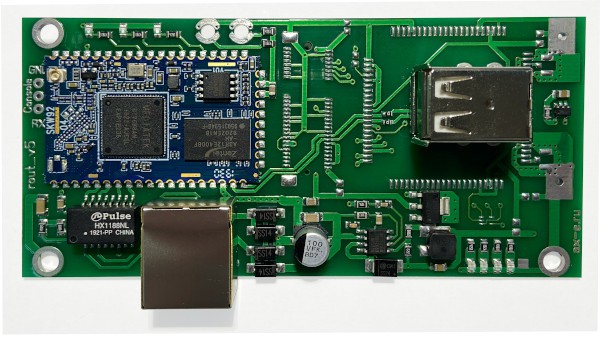

Основные характеристики Встраиваемый 3G/4G/WIFI-роутер AXR-5U PoE

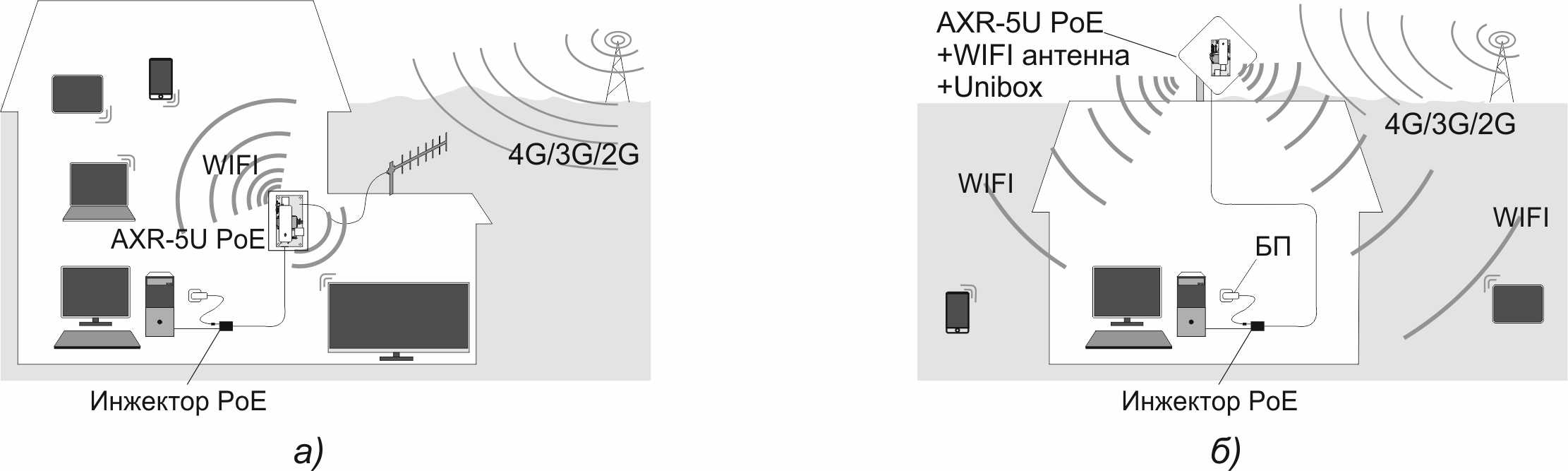

На рисунке выше показаны варианты использования AXR-5U PoE.
В варианте (а) маршрутизатор и USB-модем размещены в помещении в отдельном боксе, к USB-модему подключена внешняя антенна. Антенна принимает сигнал 3G/4G, передает его в модем и далее в роутер, встроенный модуль WIFI создает зону покрытия внутри помещения, к которой можно подключить планшеты, смартфоны, телевизоры и т. д. Радиус действия зоны WIFI будет зависеть от использования WiFi антенны. Питание роутера осуществляется по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5U PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
В варианте (б) маршрутизатор и модем помещены в уличную антенну с гермобоксом, здесь модем подключается к антене при помощи коротких антенных кабелей и благодаря этому значительно улучшаются параметры принимаемого сигнала (уровень сигнала, отношение сигнал/шум). При этом основная зона охвата WIFI будет расположена вне помещения и может достигать 20-50 метров. Этого вполне может хватить для покрытия сетью WIFI придомовой территории. Питание роутера осуществляется, как и в предыдущем варианте, по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5U PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
Достоинства:
- Прост в использовании, необходимо только подключить питание и установить USB-модем с Sim-картой
- Светодиодная индикация уровня принимаемого сигнала
- Роутер снабжен собственным веб-инерфейсом
- Для соединения с PoE инжектором используются стандартные Ethernet удлинители
- Возможность размещения роутера и 3G/4G модема практически в любом удобном месте, ближе к антенне, даже внутри антенны
- Широкий диапазон питающего напряжения роутера, защита от переплюсовки.
Поддерживаемые модемы:
3G модемы
- Huawei E160 E176 E220 E368 E353 E353T E367 E372 E1762 E3131 E173 E3772
- Sierra AC308 310U 312U 313U 319U
- ZTE MF622 MF627 MF628 MF632 MF638 MF645 MF633 MF668 MF680
- TP-Link MA180 MA260
4G модемы
- Huawei E389 E392 E398 E8278 E397 E3276 E3772 E3372
- Sierra 320U 330U 340U
- Sierra MC73xx MC74xx (нужен переходник USB->PCI-E с гнездом под сим карту)
- Sierra EM73xx EM74xx EM75xx (нужен переходник USB->M.2 с гнездом под сим карту)
- ZTE MF820 MF821 MF821D MF880 ME3630
- Quectel EP06 (нужен переходник USB->PCI-E с гнездом под сим карту)
- Quectel EM06 EM12 EM20 (нужен переходник USB->M.2 с гнездом под сим карту)
Комплект поставки:
- Маршрутизатор AXR-5U PoE
- POE инжектор (опция)
- Блок питания 12 вольт/1А (опция)
- WI-FI печатная антенна (опция)
- Патч-корд/удлинитель из витой пары (опция)
- Инструкция по подключению с кратким описанием WEB-интерфейса (скачать)
- Упаковка из картона или полиэтилена
-
Конструктив
OEM
Интерфейс подключаемого LTE-модема
USB 2.0
Чипсет роутера
MediaTek MT7688N 580 МГц
ОЗУ
64MB
ПЗУ
8MB (16MB под заказ)
Беспроводной стандарт WIFI
IEEE 802.11b/g/n , 2412 МГц÷2484 МГц
Мощность WIFI передатчика
IEEE 802.11n: 16dBm @HT20/40 MCS7
IEEE 802.11g: 16dBm @54MHz
IEEE 802.11b: 18dBm @11MHz
Скорость беспроводной передачи данных в WIFI-сети
11n: до 150Мбит/с (динамическая)( MCS0--MCS7 @ HT20; MCS0--MCS7 @ HT40)
11g: до 54Мбит/с (динамическая)
11b: до 11Мбит/с (динамическая)
до 300Мб/с - под заказ
Тип модуляции
OFDM (BPSK, QPSK, 16-QAM, 64-QAM), DSSS (DBPSK, DQPSK, CCK)
Ethernet 100Мб/с Режим работы
3G/4G WiFi Роутер; Точка доступа; Клиент точки доступа
Безопасность
WEP64/128, TKIP, AES, WPA, WPA2, WAPI.
LED Индикация
Wireless-Link; Wired-Link, WPS, RSSI
Операционная система
OpenWRT/LEDE
Разъемы гнездо USB - 1шт., розетка RJ45 - 1шт., розетка U.fl - 1шт., Стандарт питания passive PoE Напряжение питания, В
7÷24
Ток потребления при разных значениях питающего напряжения 800÷1000mA@7V, 200÷250mA@24V Габаритные размеры, мм
107 х 55 х 20
Посадочные места
3 отверстия ф4,1мм, расположение в вершинах прямоугольника 45 мм х 97 мм
Рабочий диапазон температур роутера без установки в бокс -20°С...+70°С при влажности воздуха 10÷90%, без образования конденса
